产品简介

JD-S100型变电站局部放电带电检测系统,用于带电检测变电站设备的绝缘缺陷。该系统基于声电联合检测方法，利用高速数字存储示波器记录和分析设备的局放信号，系统可以比较分析特高频（UHF）、超声（AE）和高频电流（HFC）信号不同频段的信息，从而有效分辨真实的局放信号和外部干扰信号。系统以特高频检测为主，支持变电站设备的各种内置和外置的特高频传感器，在运行状态下对待测设备进行局放测试及诊断分析，并根据信号的传播时延和强度，精确定位和判定缺陷类型，评价缺陷的危害程度，以便了解和掌握设备的运行状况，避免重大事故的发生。

产品配置

根据不同的检测需求,局放定位系统可以选择配置相应的组件，包括：高速数字示波器、特高频（UHF）传感器、接触式超声（AE）传感器、非接触式超声（AE）传感器、高频电流传感器（HFCT）、特高频及超声信号调理单元、特高频滤波器件等。

    特高频传感器        高频电流传感器              超声传感器

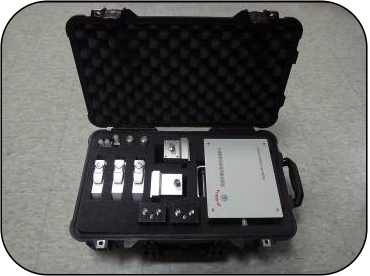

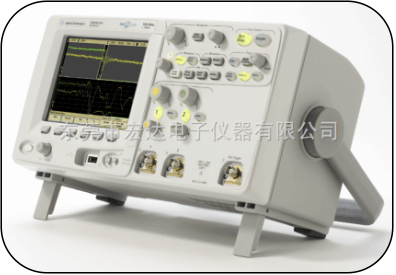

   超声及特高频信号调理单元          组件箱         示波器检测装置

主要功能及特点

 综合采用特高频、超声波和高频电流检测技术，可有效地解决变电站现场局放测试中的抗干扰问题，提高检测结果的可信度；

采用高速数字存储示波器，可分析特高频、超声波和高频电流信号的波形细节和时域特征；

测试以特高频巡测为主，发现问题再结合超声波和高频电流检测，局放带电测试速度快，效率高；

利用声电联合检测技术，可对局放源进行准确定位分析，定位精度高；

可根据局放信号的相位特征和波形特征，判断局放类型；

系统可用于变电站 GIS 、开关柜、变压器和电力电缆等设备的局放带电检测。

技术指标
