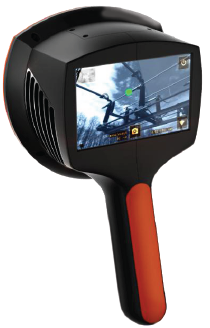

产品简介

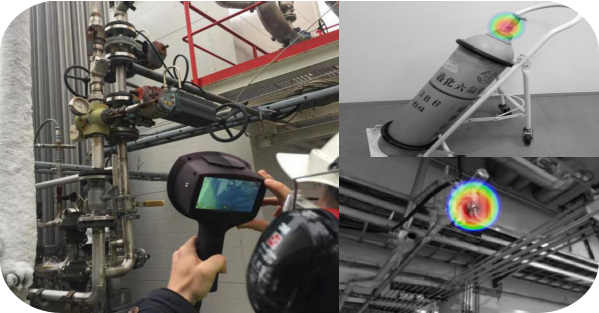

JD-A100 手持式声波成像仪是一种新型集PD局放检测与定位、噪声源识别定位、气体泄漏定位检测等三项功能于一体的综合分析诊断系统。系统利用124 个高灵敏度数字麦克风阵列，采用遗传优化算法以及远场高分辨率波束形成技术将采集的声音以彩色等高线图谱的方式可视化呈现在屏幕上，有效的测量声场分布，声像图与可见光的视频图像完美叠加，可非常便携的实现对稳态、瞬态以及运动声源的快速识别定位、异音异响测试和轨迹跟踪定位等，帮助检测人员直观的认识声波、声场和声源，及时发现被测设备产生噪声的部位和原因，进而能够迅速地进行问题的排查和隐患的消除。该仪器可广泛地适用于电网公司的高压架空线路的带电巡检扫测及定位；变电站各种敞开式高压设备的电晕放电、悬浮放电、表面放电以及瓷套内、外部等放电类型的检测及定位；各种气体（SF6）管道泄漏检测及定位以及设备异常振动查找等多场景。
主要功能及特点
利用124 个高灵敏度数字麦克风阵列，有效测量声场分布，可进行局放检测与定位、气体泄漏点的检测及定位；
声像图与可见光视频图像结合，可实现对声源的快速识别定位，定位点直观可见，判断简单；
具备检测数据无线上传功能，支持WIFI、2.4G、5G等无线局域网；
适用于电力设备局放检测及各种管道泄露检测及定位；
体积小，重量轻，可单手操作，携带使用方便。
技术指标
|
声学规格 |
|
|
声学测量 |
124个低噪MEMS麦克风，传声器实时声音可视化 |
|
动态范围 |
大于120dB |
|
频带宽度 |
2kHz-31kHz |
|
测量距离 |
0.3米-100米 |
|
通信和存储 |
|
|
无线数据传输 |
wifi、2.4 GHz and 5 GHz IEEE802.11.b/g/n/ac 无线局域网 |
|
内部存储 |
32GB |
|
外部存储 |
最大可扩充至128GB |
|
电源 |
|
|
额定输入电压 |
12V，最大输入15V/2A |
|
外接电池 |
12V 7Ah 84Wh 985g |
|
电池充电器 |
输入100-240V～50/60Hz |
|
内置电池 |
6Wh |
|
用户界面 |
|
|
显示屏 |
尺寸: 5”英寸800 x 480 |
|
输入设备 |
电阻触屏 |
|
视频分辨率 |
1640 x 1234 Video |
|
机械和环境 |
|
|
尺寸 |
273x170x125 mm |
|
重量 |
净重980g，总计(包含所有配件)2.9kg |
|
防护等级 |
IP51 |
