产品简介

JD-OL100型GIS局部放电在线监测系统是驹电电气专为GIS设备的绝缘状态监测而设计的，运用特高频传感器技术实时检测GIS内部的局放信号，通过后台的数据分析软件和智能诊断系统，对局放信号进行分析和处理，评估GIS的绝缘状态，判断缺陷类型和缺陷的位置，并给出维护建议。

系统组成及功能

l JD-OL100型GIS局部放电在线监测系统由内置/外置特高频传感器、局放在线监测装置、就地GIS局放IED智能柜及监控系统后台组成，多个检测前端可以构成分布式监测系统，同时对多台GIS进行在线监测。

l 局放传感器：根据GIS实际需求，配置内置式传感器，检测GIS内部的局放信号。

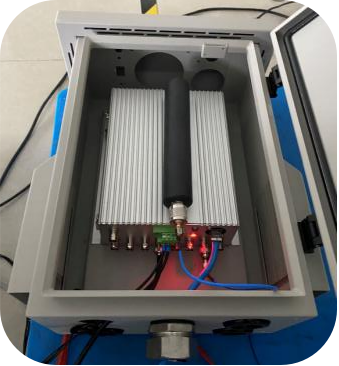

l 局放监测主机：采用挂壁式机箱安装，具备8路特高频局放输入采集通道，可连接GIS外置式或内置式特高频局放传感器，采用220V交流供电电源。对上通信支持RJ45以太网及RS485。

l 智能IDE：前端数据采集系统由数据高速采集单元、DSP高速数据处理单元、通信与控制单元等模块组成，对检测的信号进行采集、处理，提取特征参数，通过光纤将特征参数传到专家系统服务器，一个前端最多可支持4/8个传感器单元。

l 专家系统服务器：通过对历史数据的统计和分析，结合设备内部局放的变化趋势，判断出可能的缺陷类型和缺陷的大致位置。

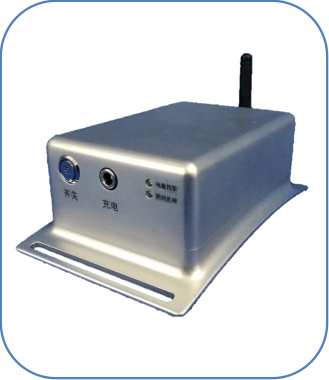

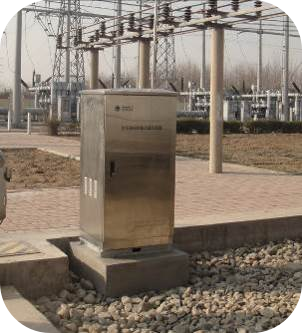

特高频局放传感器     局放检测主机           前端IDE检测柜   后台诊断系统

技术指标

主要功能及特点

l 特高频传感技术，避开低频噪声干扰，有效提高信噪比；

l 支持多种GIS内置/外置特高频局放传感器；

l 超高速检波技术，可有效捕捉特高频信号的时域特征；

l 多个传感器在不同位置进行检测，全面了解设备内部的放电情况，并能通过比较传感器之间的信号对缺陷位置进行定位；

l 可通过光纤组成分布式监测系统，实现所有传感器的同步采集；

l 使用数据统计和智能诊断技术，对所有历史信号进行分析，给出高置信度的诊断结论并提供相关维护建议。

专家系统

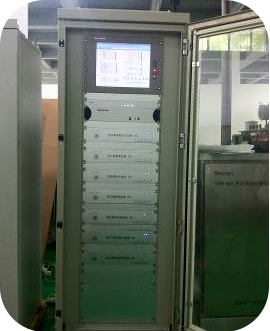

专家系统服务器由安装在机柜中的数据服务器、显示器、交换机等组成，可放在二次控制室或监控室内，并提供远端通信和数据接口。

l 网络通信系统：用于提供网络服务，实现采集前端和服务器的通讯，并接收来自前端的数据；

l 数据库系统：采用SQL数据库，保存所有监测数据；

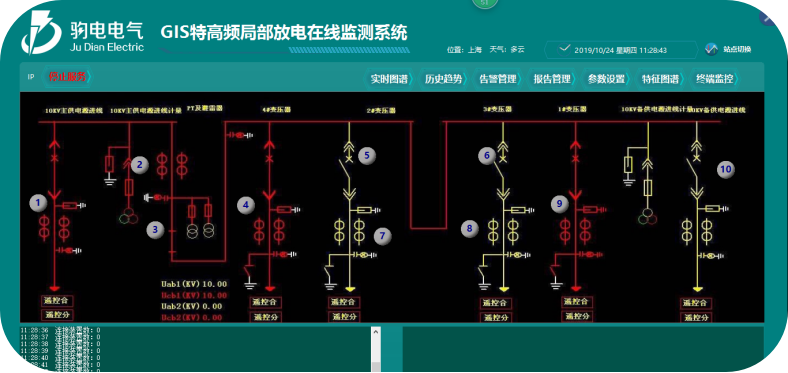

l 专家系统：利用统计技术和智能诊断技术，对数据库中的历史数据进行分析处理，给出系统的放电趋势和诊断意见。监测系统的运行界面及诊断图谱如下图所示：
