产品简介

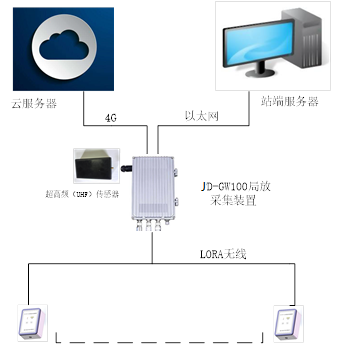

JD-S400 开关柜局放智能监测系统，用于对运行状态下的开关柜绝缘状态进行监测。该监测系统基于暂态地电压、AE超声波、特高频检测原理，由低功耗智能声电混合局放智能传感器、局放采集装置和后台服务器组成，综合利用智能传感技术和低功耗无线组网技术，通过定时唤醒方式监测检测及显示设备内部的局部放电。后台系统支持局部放电事件记录以及回放，可进行局部放电故障源定位，局部放电数据存储、分析和显示；局部放电缺陷类型自动识别等。主要用于对变电站高压室及配电房内开关柜内部存在的局部放电现象进行在线监测，及时发现绝缘缺陷，提高开关柜的运行可靠性。

声电混合局放智能传感器

l 支持暂态地电压、AE超声波监测；

l 采用磁铁直接吸附在开关柜表面；

l 采用电池供电无需外接电源；

l 采用LORA无线通信无需外接电源。

局放采集装置

l 具备特高频监测功能；

l 通信接口包括：1）LORA；2）RS485:最大支持8路RS485接口；3）4G；4)以太网:最大支持2路以太网接口；

l 通信协议：1）Modbus；2）104通信协议；

技术指标
