产品简介

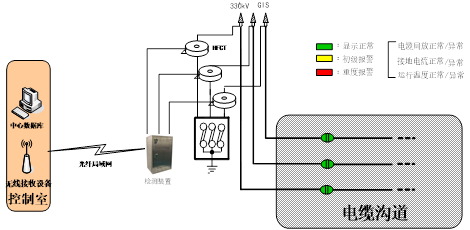

JD-S500电缆局放在线监测系统,用于变电站电缆运行状态下的绝缘状态监测。该监测系统基于高频电流检测原理,由高频电流传感器、局放数据采集装置和后台服务器组成,可实时监测电缆内部的局部放电情况。后台系统支持局部放电事件记录以及回放,局部放电数据存储、分析和显示,局部放电缺陷类型自动识别等。主要用于对变电站电缆内部存在的局部放电现象进行在线监测,及时发现绝缘缺陷,提高电缆的运行可靠性。
高频电流传感器
l 采集流经电缆接地线的局部放电高频脉冲电流信号;
l 采用开口式高频电流互感器,安装便捷;
l 与数据采集装置采用有线数据通讯;
局放数据采集装置
l 同时支持3个通道的电缆高频电流采集;
l 通信接口包括:1)LORA;2)RS485:最大支持8路RS485接口;3)4G;4)以太网:最大支持2路以太网接口;
l 安装方式:导轨式安装、侧耳式安装;
技术指标
高频电流传感器 |
检测频带:3M~30MHz;转移阻抗:5mV/mA;灵敏度:50pC |
局放数据采集装置 |
电源:交流220V,50Hz,供电电压允许偏差范围:±20%,功率20W |
系统工作环境 |
工作温度:-25℃~70℃. |
